chart.js 포인터 모양 변경하기

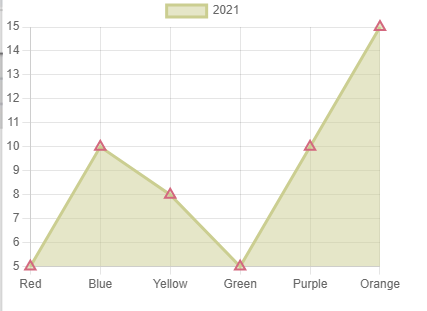

chart.js 차트의 pointer 부분을 다른 모양으로 변경하기





포인터를 다른 모양으로 변경하기 위해서 Chart.js에서 pointer 스타일 변경 방법에 대해서 알아봅니다.

https://www.chartjs.org/docs/latest/configuration/elements.html#point-styles

Elements | Chart.js

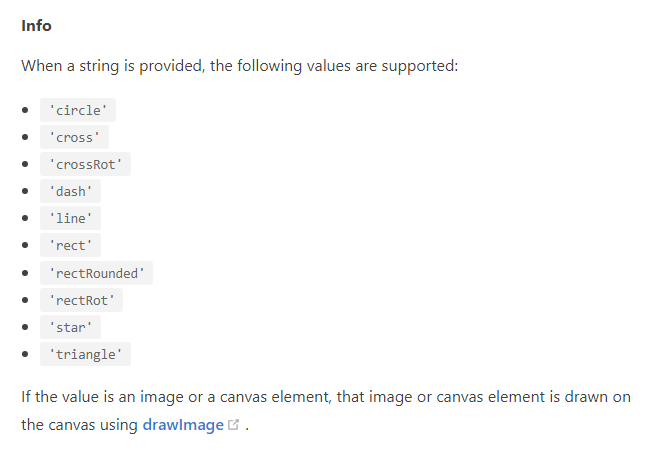

정보 부분에 보면 변경 할 수 있는 값들이 나옵니다.

기본값인 circle 부터 cross star triangle등의 값들이 나옵니다.

사용하는 폰트에 따라서 지원하지 않는 모양도 있습니다.



pointStyle 옵션을 추가해서 원하는 모양의 값을 넣어줍니다.

pointStyle:'triangle'

<script>
        const ctx = $('#test-chart');
        const myChart = new Chart(ctx, {
        type:'line',
        data:{
            labels:['Red', 'Blue', 'Yellow', 'Green', 'Purple', 'Orange'],
            datasets:[
                {
                label:'2021',
                data:[5,10,8,5,10,15],
                backgroundColor:'rgba(203,206,145,.5)', //배경색상
                borderColor:'#CBCE91',
                fill:true,
                lineTension:0, //선 곡선모양 0이면 직선
                pointStyle:'triangle', //포인터 스타일 변경
                pointBorderWidth: 2, //포인터 보더사이즈
                pointRadius:6, //포인터 반경 범위
                pointBorderColor:'#D3687F'//포인터 보더 색상
                },

            ]
        },
        options:{
                    maintainAspectRatio :false
                }
        });
    </script>

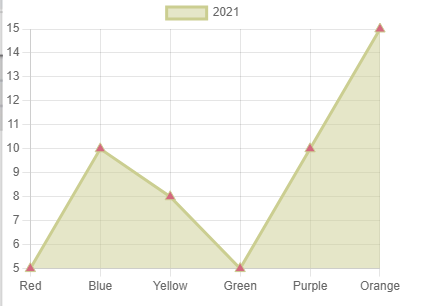

아래 같이 pointBorderWidth와 pointBorderColor를 빼주고 pointBackgroundColor를 넣어주면 채워짐 모양의 포인터를 만들 수 있습니다.

<script>
        const ctx = $('#test-chart');
        const myChart = new Chart(ctx, {
        type:'line',
        data:{
            labels:['Red', 'Blue', 'Yellow', 'Green', 'Purple', 'Orange'],
            datasets:[
                {
                label:'2021',
                data:[5,10,8,5,10,15],
                backgroundColor:'rgba(203,206,145,.5)', //배경색상
                borderColor:'#CBCE91',
                fill:true,
                lineTension:0, //선 곡선모양 0이면 직선
                pointStyle:'triangle', //포인터 스타일 변경
                pointRadius:6,
                pointBackgroundColor:'#D3687F'
                },

            ]
        },
        options:{
                    maintainAspectRatio :false
                }
        });
    </script>
